Filtros y Medios Filtrantes
para la Industria
Las principales ventajas que presenta el filtro prensa frente
a otras alternativas son:
Filtros Prensa de Traslado Lateral

Los Filtros Prensa con Traslado Lateral de Placas han sido
especialmente concebidos para atender a pequeñas y
medianas producciones de tortas en las que cabe la
posibilidad de operar de forma totalmente manual (HPL-SL
y HPL), de forma semi-automática (HPLE) y de forma
totalmente automá-tica (EHC, EHR y EHRM).
FILTROS PRENSA DE TRASLADO LATERAL
FILTROS PRENSA DE TRASLADO SUPERIOR
Todos estos equipos están disponibles
para trabajar hasta una presión máxima de 6 o 16 bares según requiera el
producto a deshidratar.

Esta amplia gama de alternativas es posible gracias a la instalación de
Centrales Hidráulicas Manuales o de Centrales Hidráulicas
Automáticas y a la posibilidad de realizar un Traslado de Placas Manual
o un Traslado de Placas Automático.
Los filtros prensa manuales (HPL-SL y HPL) llevan instaladas centrales hidráulicas manuales con lo
que el traslado de las placas se realiza también de forma manual.

Los filtros prensa semi-automáticos (HPLE) llevan instaladas centrales hidráulicas totalmente
automáticas mientras que el traslado de las placas se realiza de forma manual mediante la intervención
de personal.
Por último, los filtros prensa automáticos (EHC, EHR y EHPT) son equipos en los que todas las
etapas del ciclo de filtración, incluido el traslado de las placas, se realiza de forma automática sin la
intervención de personal.
SECTORES
Para servir al cliente con un 100% de efectividad, LDI-Filtración dispone de un servicio global de producción que nos permite satisfacer las necesidades de múltiples sectores en tres Areas del Departamento Comercial.
Filtros Piloto
El reducido tamaño de alguno de los Filtros Prensa con Traslado Manual de
Placas ha permitido que se utilicen como unidades piloto para la
realización de ensayos, estudios e incluso como unidades desplazables
para atender múltiples servicios en diferentes puntos dentro de una misma
planta.
SERIE HPL-SL y HPL
Los bastidores de la Serie HPL-SL y HPL son los más sencillos del
Programa de Fabricación ideales para atender pequeñas filtraciones con
bajas producciones de tortas. La presión máxima de filtración puede ser
de 6, 12 o de 16 bares.

Esta serie de equipos llevan instalado un dispositivo de cierre hidráulico
manual con retroceso del pistón de doble muelle. La bomba hidráulica de
construcción compacta, va montada sobre el mismo depósito de aceite
del grupo hidráulico. La presión del circuito hidráulico se mantiene
constante mediante un sistema de bloqueo, aún en ciclos de filtración
muy largos. Como en todos los filtros prensa, las placas de filtración están
normalizadas, generalmente realizadas en polipropileno de alta densidad
disponibles en distintos tamaños y con distintos espesores de torta.
MODELOS
SERIE HPLE
Los filtros prensa de la Serie HPLE son de una construcción igual a los de
la Serie HPL, sustituyendo el equipo hidráulico manual, por un grupo
electrohidráulico de moderna concepción que permite alimentar el filtro
a una presión máxima de 6 o 16 bares.
El filtro está provisto de un cilindro de doble efecto, unido a una pieza
móvil de presión.
Los filtros con un tamaño de placa de entre 300 x 300 mm y 800 x 800
mm se equipan con bombas hidráulicas sumergidas de pistones radiales y
con válvulas distribuidoras electromagnéticas comandadas desde un
pequeño armario de control.
Los filtros prensa con placas de mayor tamaño van equipados con un
grupo electrohidráulico mayor dotado con una bomba de engranajes
y otra bomba de pistones radiales.

La presión de cierre del pistón hidráulico se ajusta entre un valor máximo
y mínimo por medio de un presostato que actúa sobre el circuito
hidráulico. De esta forma se consigue mantener la óptima presión de cierre
del pistón a lo largo de todo el ciclo de filtración.
SERIE EHC / EHR / EHRM
La Serie EHRM está pensada para tratar grandes volúmenes de fangos con
única unidad de filtración pudiendo instalar hasta un máximo de 125
placas. El cierre y la apertura de los diferentes paquetes se realiza por
medio del cilindro hidráulico y el enclavamiento de los distintos paquetes
mediante cilindros neumáticos. Sensores electrónicos comprueban el
correcto funcionamiento de todas las maniobras.

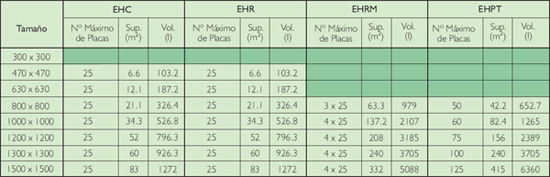

SERIE EHPT
La Serie EHPT responde a un rango de equipos que han sido especialmente diseñados para aplicaciones con gran producción de lodos. Al igual que sucede con los Filtros Prensa con Traslado Superior de Placas, en la Serie EHPT es posible instalar diferentes tamaños y número de placas en cada filtro.
VARIANTES DE DISEÑO
LDI Filtración. ajusta el Diseño del Equipo
y el Proceso de Filtración a las
necesidades y requerimientos de cada
cliente. Para satisfacer todas las
necesidades existen múltiples variantes.






EJECUCIÓN ABIERTA
•Fácil inspección de la calidad del líquido
filtrado.
•Fácil detección de una posible rotura de
telas.
•Posibilidad de anulación de una cámara
mediante la instalación de grifos.

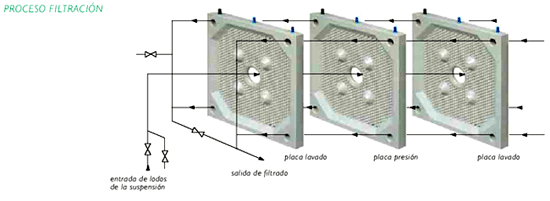

EJECUCIÓN CERRADA
•Ideal para trabajar con productos
peligrosos.
•Idóneo para evitar el contacto con el
líquido filtrado y protegerlo de posibles
contaminaciones.

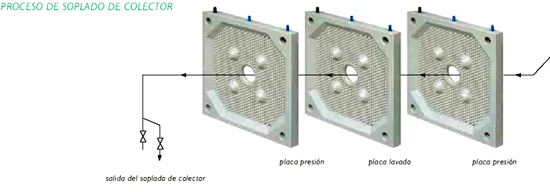

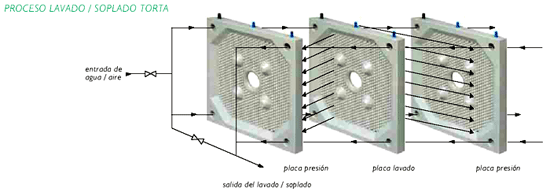

•Posibilidad de realizar lavados y/o
soplados de la torta.
Este modelo de filtro dispone
de dos cadenas para el
traslado automático de las
placas ubicadas en cada
uno de los dos lados del
equipo. Un moderno sistema
de transporte de placas
permite realizar una
sincronización perfecta que
garantiza un rápido y eficaz
traslado de todas las placas.
VARIANTES DE PROCESO

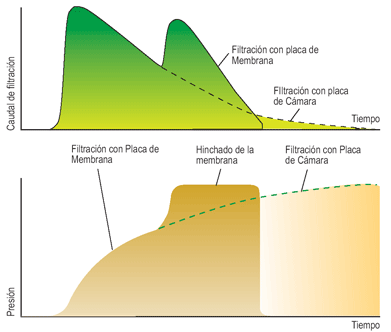

Placas de Cámara vs Placas de
Membrana:
•Reducción del tiempo de
filtración.
•Obtención de tortas con mayor
sequedad.
•Mayor productividad del
equipo.
•Máxima flexibilidad de Proceso:
Ideal para el lavado de
productos.

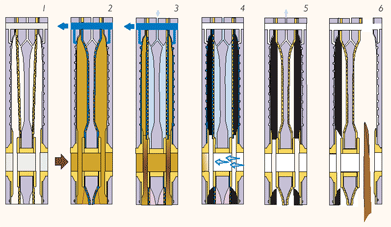

1-Posición inicial
2-Filtración
3-Hinchado de las membranas
4-Soplado de colector
5-Deshinchado de las
Membranas
6-Descarga de las tortas
Área de Minería
Esta área ha dado soluciones integrales a sectores como el Cerámico, el Gravero, del Mármol, etc. haciendo especial mención del sector del Caolín y del Cemento quienes se han beneficiado de una reducción muy importante de los residuos a gestionar y de la posibilidad de reutilizar grandes volúmenes de agua.
Área de Lodos Residuales
La creciente preocupación y sensibilización por el Medioambiente ha conllevado la necesidad de reducir al máximo el volumen de residuos y, a la vez, minimizar el coste del transporte y de la gestión de los residuos. Esta reducción se ha conseguido, en la mayoría de los casos, mediante la deshidratación con un filtro prensa.
Área de Industria
Múltiples aplicaciones son objeto de la instalación de un filtro prensa. Técnicas de Filtración S.A. da servicio a sectores como el Químico con la filtración de sales de cobre, níquel, zinc, titanio, hierro, aluminio, oro, etc.. La filtración de colorantes y blanqueantes ocupa un lugar muy especial en el conjunto de nuestras aplicaciones. Otros sectores que cabe citar de forma especial son el Metalúrgico, el Papelero, el Farmacéutico y Alimentario. Para estos dos últimos campos, Técnicas de Filtración S.A. ha ajustado y adaptado el diseño de sus equipos a las necesidades específicas del sector.
FILTROS PRENSA LATERAL
·Mayor Grado de Sequedad.
·Bajo consumo de reactivos.
·Bajo consumo eléctrico.
·Equipo de larga vida.
·Bajo mantenimiento.
